Telecom: физические ресурсы

Всякая телекоммуникационная сеть представляет собой физическую структуру, объединяющую сетевое оборудование и магистральные волоконно-оптические линии связи. Одной из базовых задач технического учёта ресурсов телекоммуникационной сети оператора связи является детальный учёт физического оборудования, установленного в сети и непосредственно обеспечивающего её работу. Без решения этой задачи невозможно осуществлять технический учёт даже самого начального уровня.

Задачи учёта физических ресурсов телекоммуникационной сети в системе Naumen Inventory решает модуль Telecom. Модуль Telecom представляет собой комплекс программных средств, моделирующих физическую топологию сети, а также расположенное в ней сетевое оборудование самой разнообразной структуры (мультиплексоры, коммутаторы, маршрутизаторы и др.).

Модуль Telecom даёт возможность:

• Хранить информацию о физических ресурсах (устройствах, картах, слотах, портах, виртуальных интерфейсах портов) сети и об их местонахождении. Функциональность модуля позволяет моделировать структуру местоположений, таких как города, узлы сети, находящиеся в них телекоммуникационные стойки и шкафы и пр. Для каждого местоположения определяются сетевые устройства со специфицированным набором портов и указанием интерфейсов, набор слотов расширения и учётные атрибуты, такие как серийный и инвентарный номер.
• Вести историю действий с физическими ресурсами. Учёт жизненного цикла и перемещений сетевого оборудования из одного узла сети в другой важен при анализе необходимости закупок новых устройств, а также для определения надёжности оборудования. Модуль Telecom системы Naumen Inventory реализует жизненные циклы оборудования любой сложности и ведет детальные истории его перемещений и изменений параметров.

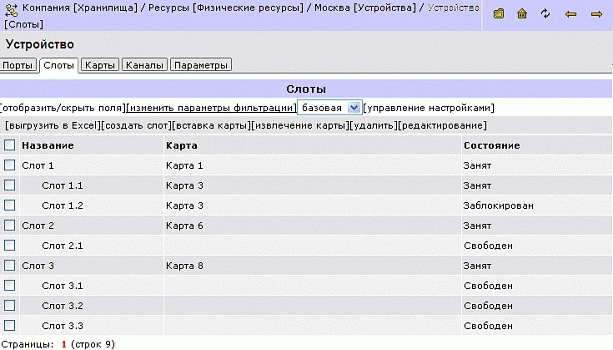

• Проводить операции вставки и извлечения модуля расширения в слот. Значительная часть сетевого оборудования имеет модульную структуру, вследствие этого большое значение приобретает поштучный учёт модулей расширения (карт, блоков и т. п.), которые могут использоваться для различных моделей устройств. Модуль Telecom позволяет вести такой учёт и предоставляет пользователям простые инструменты для проведения операций вставки модулей в слоты расширения и извлечения модулей из слотов.
• Планировать использование физических ресурсов. Модуль Telecom предоставляет средства для анализа технической оснащённости и текущей загруженности различных узлов сети, а также всей сети в целом. Менеджеры и технические специалисты получают удобные инструменты резервирования ресурсов (например, портов оборудования) для организации новых услуг и усовершенствования имеющихся. Отчёты о динамике использования физических ресурсов сети позволяют заблаговременно планировать закупку и установку нового оборудования.
• Создавать и использовать шаблоны ресурсов. Сеть оператора связи строится с использованием определённого набора моделей устройств. Структура и параметры этих моделей могут указываться заранее на основе спецификации соответствующего оборудования. Модуль Telecom предоставляет базовые возможности по учёту спецификаций оборудования, реализуемые с помощью создания шаблонов ресурсов. Использование шаблонов позволяет существенно сократить время на проведение технического учёта, особенно в случаях установки новых устройств или строительства новых участков сети.

Функциональные преимущества использования модуля Telecom

Модуль Telecom системы Naumen Inventory позволяет организовать учёт оборудования, составляющего физическую основу телекоммуникационной сети, включающий анализ загруженности его ресурсов и отслеживание полного цикла его перемещений между различными узлами сети.

Модуль предоставляет специальные средства, упрощающие процесс учёта оборудования:

• Автоматизация операций, выполняемых при учёте модульного оборудования, включая отслеживание свободных, занятых и заблокированных слотов расширения;
• Применение механизма шаблонов для ускорения ввода информации;
• Использование правил формирования внутренней структуры устройств и портов, включая ведение каталога правил образования виртуальных интерфейсов портов;

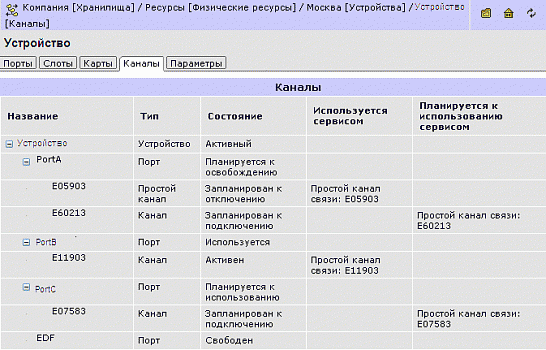

• Просмотр каналов, проходящих через устройство, в виде иерархии с указанием занимаемых портов или их виртуальных интерфейсов.

Модуль Telecom формирует сводные отчёты для анализа технической оснащённости и загруженности сети в целом, и отслеживания динамику её роста.

Отчёты предоставляют необходимую информацию для определения технической возможности подключения новых клиентов и услуг:

• Количество или процентную долю используемых портов оборудования с возможностью группировки по узлам сети;
• Количество или процентную долю свободных и занятых слотов расширения оборудования с возможностью группировки по узлам сети.

Cоставить представление о масштабах использования в сети различных технологий связи и заблаговременно планировать модернизацию и установку оборудования в сети позволит следующая информация из отчётов:

• Динамика использования портов с возможной группировкой по интерфейсам;
• Динамика использования слотов расширения оборудования.

Структура данных модуля Telecom легко трансформируется и подстраивается под нужды учёта ресурсов сетей любых размеров и топологий.

Бизнес-преимущества использования модуля Telecom

• Сеть как на ладони
  Учёт информации о физических ресурсах телекоммуникационной сети является базовой задачей, без решения которой невозможно себе представить технический учёт, как таковой. Модуль Telecom позволяет не только полноценно решить задачи учёта и автоматизировать соответствующие функциональные процессы, но и представить информацию о ресурсах в удобном для восприятия виде, максимально приближенном к физической топологии сети.


• Целенаправленное развитие сети
  Учёт информации об оборудовании, установленном в сети, позволяет оперативно получать информацию о техническом оснащении сети и её отдельных узлов, а также формировать отчёты о загруженности или необоснованном простое её ресурсов. На основании полученной информации можно планировать закупку, установку и модернизацию оборудования, поддерживая возможность подключения новых клиентов и обеспечивая высокое качество предоставляемых услуг.


• Расширение функциональности системы
  Модуль Telecom является одним из основных модулей Naumen Inventory. Тесное взаимодействие с другими модулями системы позволяет более полно использовать весь его потенциал, например, для модулей SDH, IP/MPLS и Кабельный учёт информация о физических ресурсах сети является основополагающей при настройке логических каналов или волоконно-оптических линий связи, а модуль ГИС Connect в связке с модулем Telecom позволяет строить графические представления сети в виде карт и схем.
